Progetto di Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Panoramica del progetto:

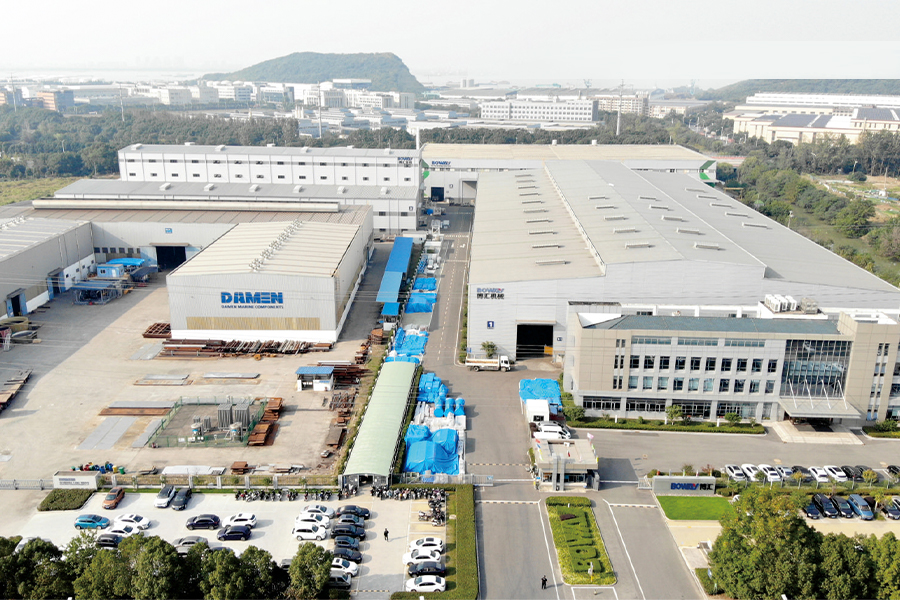

Questo progetto è situato nel sottodistretto di Chengdong, città di Jiangyin, provincia di Jiangsu, delimitato da Keji Avenue a est, dall'autostrada Chengzhang a sud e da Yanghuan Road a nord. La superficie lorda totale del progetto è di circa 18.016 m². Comprende due edifici industriali con struttura in acciaio, vale a dire l'officina n. 3 e l'officina n. 4.

L'officina n. 3 ha una superficie edificabile di 7.520 m², con una lunghezza di 128 m, una larghezza di 63 m e un'altezza di gronda di 26 m. La spaziatura delle colonne è 7,4 14 @ 8 7,4 m. Le singole campate misurano rispettivamente 21 m, 24 me 18 m. Le basi delle colonne adottano fondazioni del tipo a presa e le colonne sono colonne in acciaio a traliccio composito. Il tetto utilizza travi in ​​acciaio a struttura solida. Sono previsti rinforzi trasversali e longitudinali sia per il rinforzo del tetto che per quello tra le colonne, formando un sistema di telaio rigido stabile.

L'officina n. 4 ha una superficie edificabile di 2.395 m², con una lunghezza di 64 m, una larghezza di 32 m e un'altezza di gronda di 17 m. L'interasse tra le colonne è di 7,4 me 8 m, mentre la campata unica è di 32 m. Le basi delle colonne sono ancorate con bulloni di ancoraggio e vengono utilizzate colonne in acciaio con sezione ad H. La copertura è realizzata con travi in ​​acciaio a trama piena, con sistema di controventamento longitudinale e trasversale. E' compreso un parziale soppalco.

Il peso totale della struttura in acciaio di questo progetto è di circa 1.200 tonnellate. I materiali in acciaio selezionati in base ai requisiti di progettazione includono Q355B, Q355C e Q235B.

Periodo di costruzione:
Data di inizio: 1 ottobre 2021
Data di completamento: 30 maggio 2022
