Schindler (Cina) Elevator Co., Ltd

Progetto ascensore Schindler

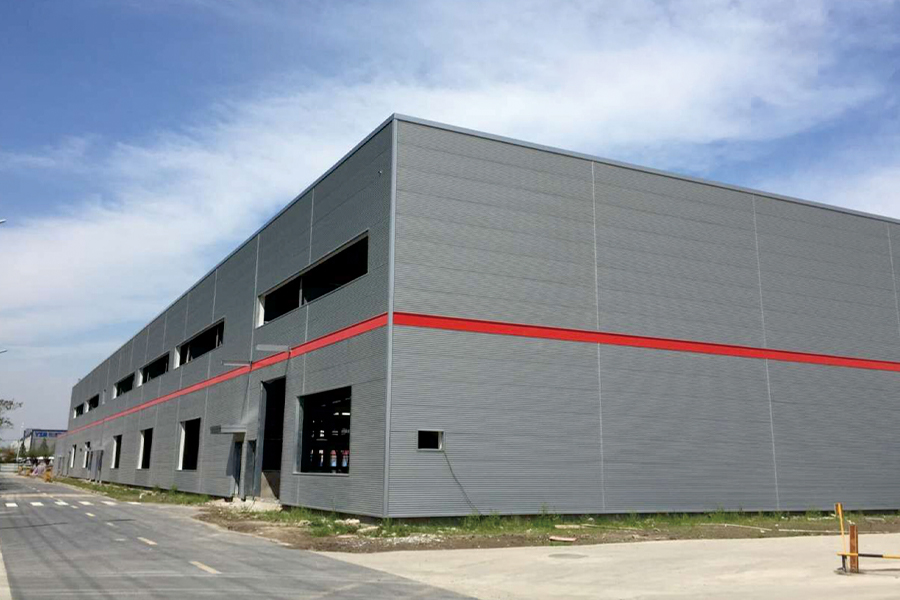

Nome del progetto: Schindler (Cina) Elevator Co., Ltd. Jiading No. 4 Progetto di trama

Panoramica del progetto:
La superficie totale edificabile è di circa 8.200 mq. L'officina ha una lunghezza di 179,5 metri e una larghezza che varia dai 32 ai 45 metri, con un'altezza dell'edificio di 11,95 metri. Il consumo totale di acciaio è di circa 1.860 tonnellate.
·Forma strutturale: struttura in acciaio a un piano.
·Colonne in acciaio: colonne scatolari.
·Travi in ​​acciaio: struttura reticolare.
·Tipo di fondazione: fondazione a bicchiere (a tazza).
·I rinforzi orizzontali del tetto e quelli tra le colonne sono disposti sia in direzione trasversale che longitudinale per formare un sistema stabile di telaio in acciaio.

Sistema di custodia:
·Tetto: piattaforma in acciaio da 0,5 mm (pavimento profilato rinforzato)
·Pareti: arcarecci secondari a Z zincati di spessore 2,0 mm
·Pannelli murali esterni: pannelli orizzontali ondulati tipo 0,5 mm / 825, rivestiti in Al-Zn, pannelli autopulenti

Sfide del progetto:
Essendo un progetto a investimento straniero, presenta severi requisiti di sicurezza e un sistema strutturale complesso. Le colonne a sezione scatolare con fondazioni a bicchiere impongono requisiti di alta precisione sull'allineamento e sul controllo del posizionamento durante il montaggio delle colonne in acciaio.
