Changzhou Xingyu Sistemi di illuminazione automobilistica Co., Ltd.

Progetto di fabbrica elettronica del parco industriale di produzione intelligente di Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

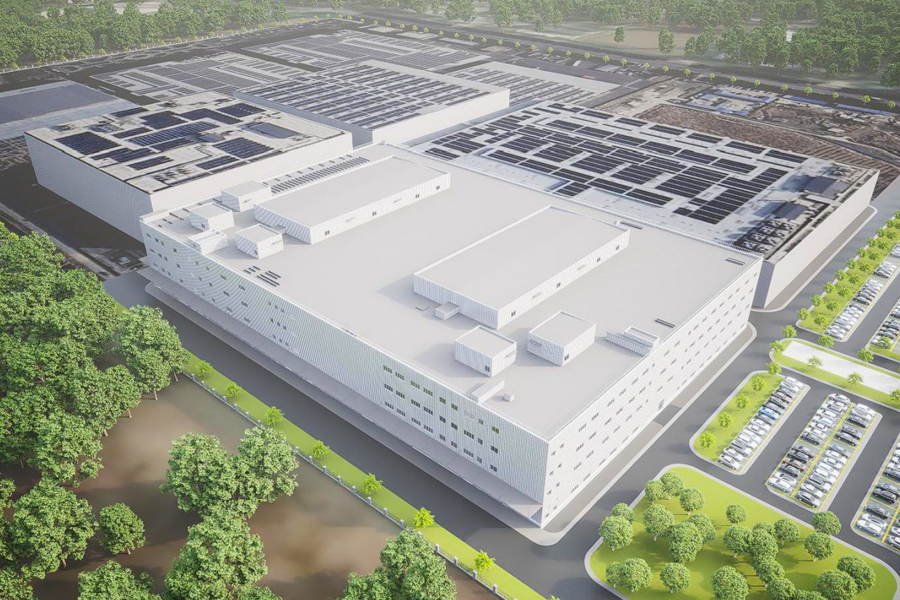

Il progetto di fabbrica elettronica del parco industriale di produzione intelligente di Changzhou Xingyu Automotive Lighting Systems Co., Ltd. si trova a sud di Huanghe West Road e a ovest di Baotashan Road, distretto di Xinbei, città di Changzhou. Il progetto ha una superficie edificabile di 18.274,35 mq e una superficie lorda totale di 74.977 mq. L'edificio si sviluppa su quattro piani fuori terra, con un'altezza prevista di 23.990 metri.
Questo progetto è un edificio industriale multipiano di Classe C Tipo II utilizzato per la produzione e la lavorazione di componenti per l'illuminazione automobilistica, con una classe di resistenza al fuoco di Grado II. La copertura comprende sette piccole unità in struttura metallica, costituite da sei locali impianti di condizionamento e un locale caldaia. Tra questi, il Locale Impianti di Condizionamento 1 e il Locale Impianti di Condizionamento 2 sono i più rappresentativi ed entrambi hanno forme strutturali e superfici identiche.
La sala impianti di climatizzazione 1 adotta un sistema strutturale colonna-trave in acciaio, con basi delle colonne ancorate tramite bulloni di ancoraggio. Le colonne in acciaio sono sezioni in acciaio a forma di H. A livello del tetto è previsto un rinforzo orizzontale e sulle pareti vengono utilizzati tiranti rotondi in tubi d'acciaio per formare un sistema stabile di telaio in acciaio. Il sistema di copertura è costituito da un pannello metallico monostrato con lana isolante, mentre il sistema di pareti adotta pannelli metallici monostrato.
Una trave con telaio in acciaio nella sala impianti di condizionamento dell'aria 1 è composta da tre travi in ​​acciaio, con una lunghezza complessiva di circa 28 metri. Le colonne d'acciaio pesano circa 10,5 tonnellate e le travi del tetto pesano circa 10,99 tonnellate. Il materiale della struttura in acciaio è acciaio Q355B, selezionato in base ai requisiti di progettazione.

Sfide del progetto:
Il sistema di pannelli a parete prevede un gran numero di giunti, il che impone requisiti elevati in termini di planarità strutturale complessiva. Allo stesso tempo, è necessario un controllo rigoroso sulla qualità visiva durante l'installazione e sulla planarità dei pannelli stessi.
