Changchun Elringklinger Ltd.

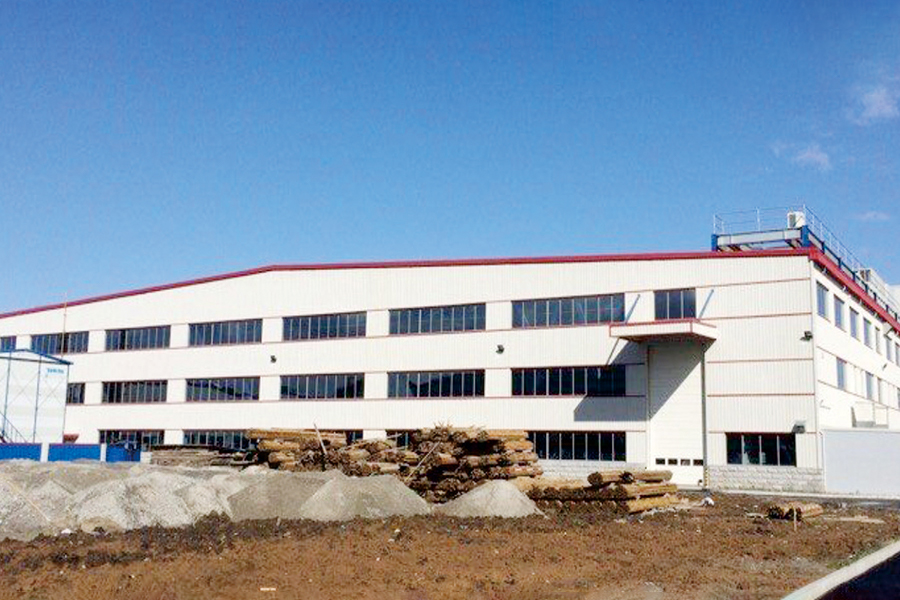

Progetto Changchun Elringklinger Ltd
L'area edificabile totale del progetto è di circa 8.600 m². L'officina è lunga 90,6 metri e larga 95,4 metri, con luci di 35,8 m 31,6 m 28,0 m e un'interasse di 11,05 m. L'altezza dell'edificio è di 17,5 m, con un consumo totale di acciaio di 1.123 tonnellate. La struttura è principalmente a un piano con aree parziali a più piani.
Le travi del tetto sono travi in ​​acciaio con sezione ad H a ​​trama piena, con alcune travi in ​​acciaio locali progettate come strutture reticolari. Le basi delle colonne sono ancorate con bulloni di ancoraggio. Le colonne in acciaio sono costituite principalmente da colonne in acciaio con sezione ad H con anima solida, con colonne in acciaio a sezione scatolare parziale. I rinforzi orizzontali del tetto e quelli tra le colonne sono disposti sia in direzione trasversale che longitudinale per formare un sistema stabile di telaio in acciaio.

Sistema di buste:
·Pannello esterno del tetto: 0,6 mm / profilo 490 / zincato / rivestimento PVDF
·Isolamento: lana isolante da 100 mm / 16 kg/m² con foglio di alluminio
·Pannello interno del tetto: 0,476 mm / profilo Q900 / PE / zincato
·Pannello esterno parete: 0,6 mm / acciaio rivestito in alluminio-zinco / rivestimento PVDF
·Isolamento: lana isolante da 100 mm / 16 kg/m² con foglio di alluminio
·Pannello interno parete: 0,476 mm / profilo Q900 / PE / zincato

Sfide del progetto:
Questo è un progetto investito dalla Germania. Il sistema strutturale prevede sia colonne in acciaio con sezione ad H che colonne a sezione scatolare. La struttura del tetto è costituita da travi in ​​acciaio con sezione ad H e da travi in ​​acciaio di tipo reticolare assemblate in cantiere. Sono presenti anche travi parziali del solaio con livelli di elevazione incoerenti, risultando in un sistema strutturale complesso. La costruzione è stata effettuata durante l'inverno, con temperature ambientali basse e una temperatura minima di -20°C durante il periodo di costruzione. In queste difficili condizioni, i team di approvvigionamento, gestione e costruzione dell'azienda hanno lavorato a stretto contatto per superare vari fattori sfavorevoli e completare con successo tutti i lavori contrattuali nei tempi previsti, con qualità, quantità e sicurezza garantite, nel pieno rispetto dei requisiti contrattuali.
