Procter & Gamble Jiangsu Ltd

Progetto Jiangsu Procter & Gamble

Nome del progetto:
Progetto di espansione di Procter & Gamble Jiangsu Ltd. con una produzione annua di 46.000 tonnellate di shampoo e prodotti per il lavaggio del corpo

Questo progetto adotta un sistema strutturale con telaio in acciaio. L'edificio si sviluppa su tre piani fuori terra, con parziali soppalchi. L'edificio è lungo 36,75 metri, largo 15,9 metri e ha un'altezza del tetto di 14,5 metri. L'interasse tra le colonne dell'impianto varia da 7 a 9 metri. Le basi delle colonne adottano basi collegate con bulloni di ancoraggio, con colonne in acciaio a forma di H.

Il peso totale della struttura in acciaio è di circa 180 tonnellate. Le colonne in acciaio sono a sezione cava quadrata e le travi in ​​acciaio sono in acciaio a forma di H laminato a caldo. La colonna d'acciaio più lunga è lunga circa 14,5 metri e pesa circa 3,5 tonnellate. Secondo i requisiti di progettazione, le qualità di acciaio utilizzate sono Q355B e Q235B. La granigliatura viene eseguita con un grado di preparazione della superficie Sa 2,5.

Difficoltà del progetto 1: controllo della precisione di fabbricazione e installazione
Analisi:
Che sia dovuta a un'accuratezza di fabbricazione inadeguata o a errori nella misurazione dell'installazione, qualsiasi deviazione influenzerà seriamente il programma di installazione e causerà alcune perdite economiche. Pertanto, il controllo della precisione di fabbricazione e installazione è un obiettivo chiave di questo progetto.

Difficoltà del progetto 2: Impermeabilizzazione del tetto (deve garantire l'assenza di perdite)
Analisi:
Il sistema di copertura di questo stabilimento adotta un sistema di aggraffatura con cuciture bloccate a 360°, che impone requisiti molto elevati ai dettagli costruttivi dell'intero sistema di copertura. Una gestione impropria dei dettagli può facilmente causare perdite dal tetto.

Poiché il sistema di recinzione dell'impianto ampliato utilizza pannelli murali in acciaio verniciato a colori, i pannelli esterni sono pannelli verticali Baosteel bianco-grigio WA-1026 con rivestimento in fluorocarburo di alluminio-zinco di 0,5 mm di spessore, mentre i pannelli interni sono pannelli di tipo 900 in alluminio-zinco bianco-grigio di 0,4 mm di spessore. Ciò impone requisiti molto elevati in termini di planarità complessiva della parete e rettilineità degli arcarecci delle pareti. Il processo di costruzione prevede molteplici procedure con uno stretto coordinamento. Se una singola procedura presenta problemi di qualità, avrà un impatto significativo sulla qualità costruttiva complessiva del progetto. Pertanto sono essenziali standard elevati, requisiti rigorosi, comunicazione stretta e costruzione meticolosa.

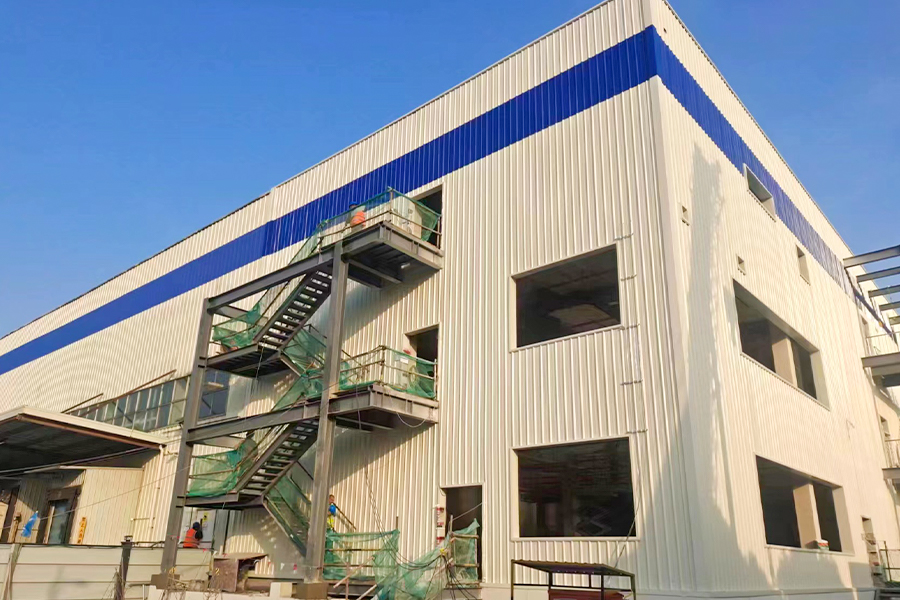

L'immagine seguente mostra il progetto dell'impianto di nuova costruzione della nostra azienda per Dalian Yaming Automotive Parts. I risultati dell'installazione sono stati riconosciuti e approvati da tutte le parti in loco.
