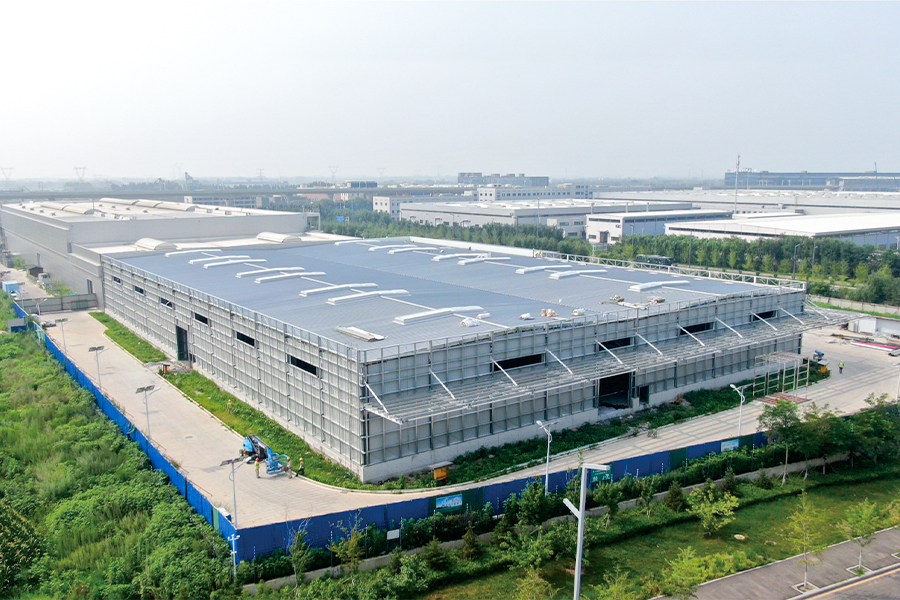

Georg Fischer Casting Solutions Shenyang Co., Ltd

Lavori di struttura in acciaio per la fase I e il progetto di espansione di Georg Fischer Casting Solutions Shenyang Co., Ltd.

Progetto Fase I:
Nella zona D dell'officina n. 1, l'edificio ha una lunghezza di 21,5 m, una larghezza di 45 m e un'altezza del tetto di 8,5 m.
Le zone F e G hanno una lunghezza di 54,8 m, una larghezza di 45 m e un'altezza della cresta di 14,51 m.
Il progetto adotta colonne in cemento armato con travi in ​​acciaio. Il sistema di copertura è costituito da un solaio in acciaio con membrana impermeabile installata sulla parte superiore. Il sistema di pareti è costituito da pareti in muratura con orditura esterna in acciaio e pannelli sandwich in lana di roccia.
A seconda delle diverse esigenze funzionali, vengono accostati più edifici con campate e altezze diverse. Le altezze del parapetto sono rispettivamente 15,5 m, 11,3 m, 10 me 7 m. La luce massima è di 27,4 m. Lungo le linee della griglia AA-D sono installati diversi carroponti da 50 tonnellate.
Ciascuna trave del telaio in acciaio è composta da cinque segmenti di trave in acciaio, con un'unica campata di circa 27,4 m. Il peso totale delle travi del tetto supera le 180 tonnellate e le travi della gru pesano circa 100 tonnellate. I materiali in acciaio sono Q355B e Q235B, come specificato dal progetto.

Progetto di espansione della Fase I:
L'officina n. 2 ha una lunghezza di 97,54 m, una larghezza di 67,1 m, un'altezza di 9,7 m e una campata massima di 33,46 m. I materiali in acciaio sono Q355B e Q235B in conformità con i requisiti di progettazione.
La struttura è costituita da colonne e travi in ​​acciaio, con travi del tetto in acciaio con sezione ad H a ​​trama piena. Le basi delle colonne sono ancorate con bulloni di ancoraggio. Le colonne e le travi in ​​acciaio adottano sezioni ad H. Il rinforzo del tetto e quello tra le colonne sono forniti sia in direzione trasversale che longitudinale per formare un sistema di telaio rigido stabile.

Descrizione strutturale principale:
Il telaio principale utilizza acciaio Q355B, con colonne e travi in acciaio con sezione ad H saldate. Tutti i componenti in acciaio sono sabbiati al grado Sa 2,5. Gli arcarecci del tetto e delle pareti sono formati da nastri di acciaio zincato Q355B.
Deposito materiale n. 7:
Il piazzale di stoccaggio materiali ha una lunghezza di 11 m, una larghezza di 48 m, un'altezza della gronda a sbalzo di 6,55 me una luce di 11 m. I materiali in acciaio sono Q355B e Q235B secondo i requisiti di progettazione.
La struttura adotta colonne e travi in ​​acciaio, con travi del tetto in acciaio con sezione ad H a ​​trama piena. Le basi delle colonne sono ancorate con bulloni di ancoraggio. Le colonne in acciaio includono sia colonne con sezione ad H che colonne scatolari. I rinforzi del tetto e quelli tra le colonne sono disposti in direzioni trasversali e longitudinali, formando un sistema stabile di telaio in acciaio.
